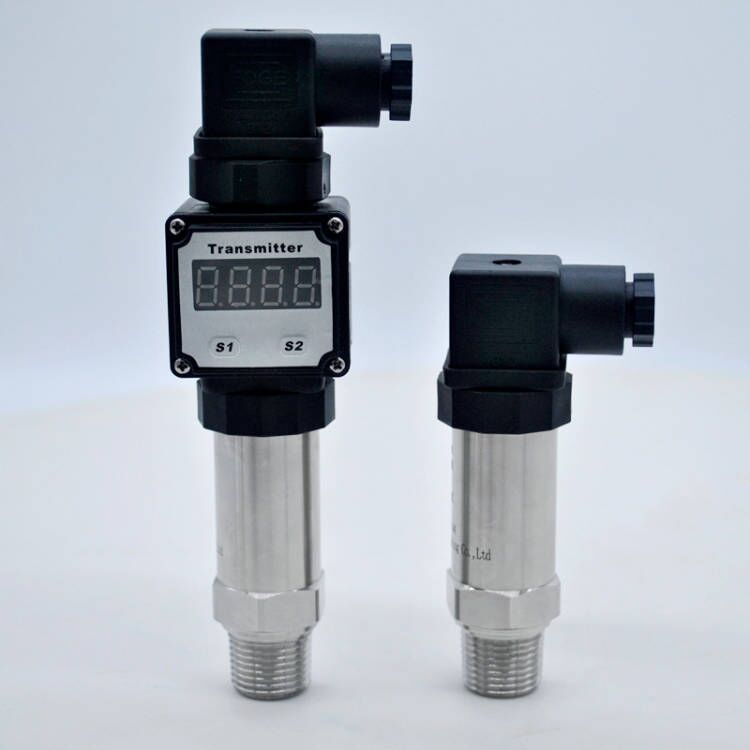

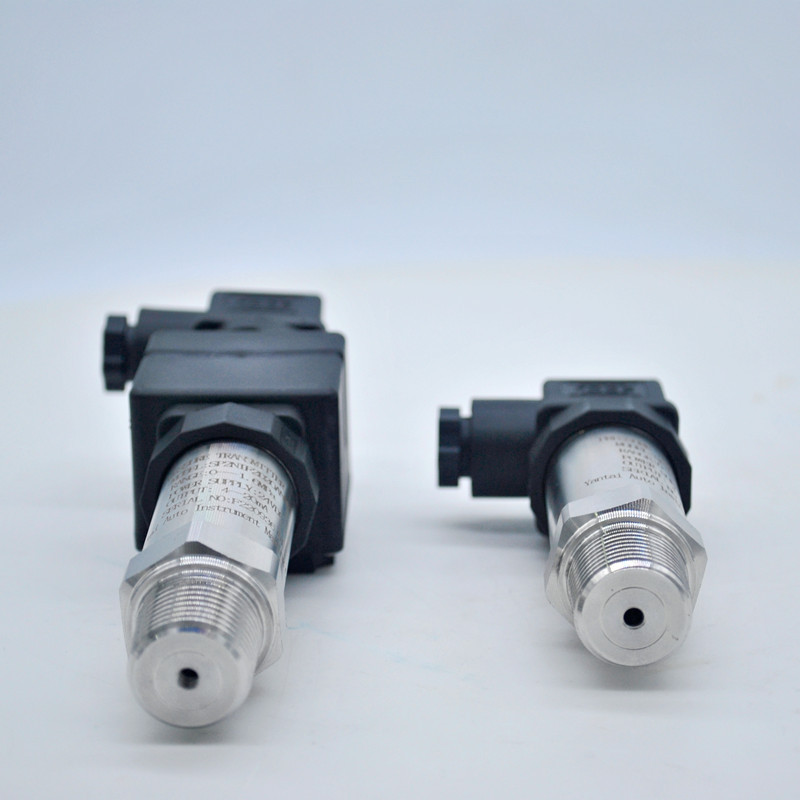

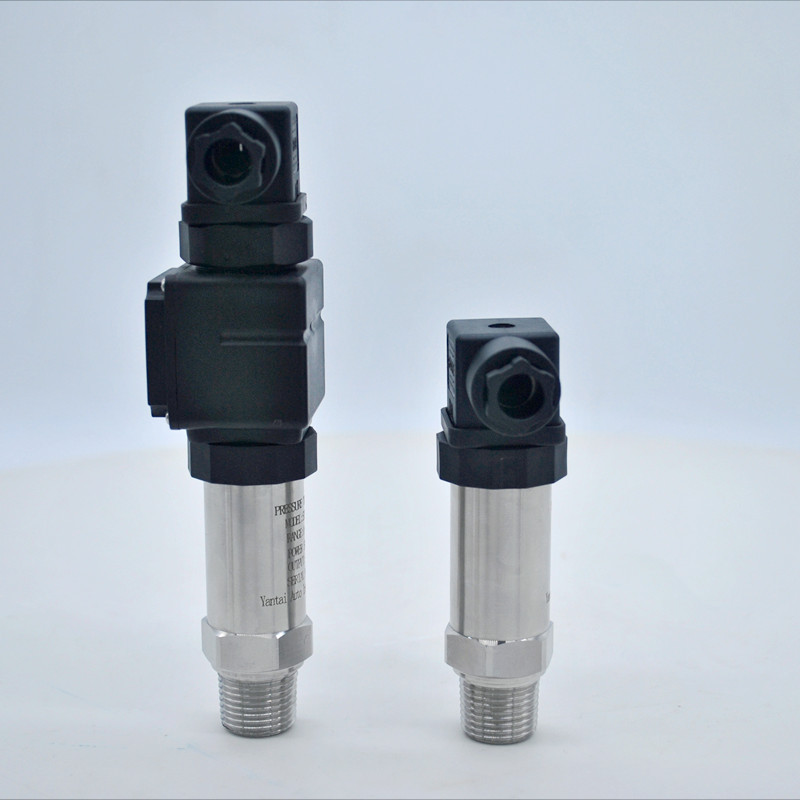

Компактный датчик давления 4-20 мА 0-100 МПа
- Информация
- Описание продукта
- видео
- скачать
Введение
Датчики давления серии SP SH широко используются в нефтяной, химической, металлургической, пивоваренной, водоочистной и других отраслях промышленности. Это изделие, созданное с использованием зарубежных технологий и импортных компонентов, может применяться для измерения непрерывных изменений в технологических жидкостях (жидкостях, газах). Он преобразует измеренный сигнал давления в стандартный выходной ток 4-20 мА и может быть объединен с другими измерительными и управляющими устройствами для формирования автоматической системы управления.
Функции
Источник питания: 24 В постоянного тока
Влияние температуры (-15-80℃)
Эталонная точность: 0,2% от полной шкалы, 0,5% от полной шкалы
Измеряемая среда: жидкость, газ или пар
Выходной сигнал: 4-20 мА, 4-20 мА + HART, 0-5 В постоянного тока, Modbus-RTU/RS485, другие.
Технологическое соединение: M20*1.5(M), G1/2(M), G1/4 (M), 1/2-14NPT(M) по мере необходимости.
Электрические соединения: 1/2”NPT или M20*1.5
Применение в промышленности
Система управления технологическим процессом
Нефтяная промышленность
Химическая промышленность
Лист заказа
| Элемент | Код | Спецификация |
| СП | Датчик давления | |
Процесс подключения Материал | 1 | Нержавеющая сталь |
Процесс подключения | Р | G1/2'' |
| М | NPT1/2'' | |
| И | Настроить | |
| Уплотнительный материал | ЕСЛИ | Фторкаучук (стандартный) |
| ИХ | Фторкаучук, используемый для крепления датчиков (с давлением более 10 МПа). | |
| Выход | 2 | 4-20 мА (двухпроводное соединение) |
| 3 | Настроить | |
Материал оболочки и Структура | А | Корпус из алюминия, класс защиты PG16, герметичность кабеля IP65. |
| Б | Конструкция цилиндра из нержавеющей стали | |
| Тип датчика | 1 | Диффузный кремниевый тип |
| 2 | Антикоррозионный диффузионный кремниевый материал | |
Взрывозащищенный Требования | Д | Нет Требуется взрывозащита. |
| И | Взрывозащищенный тип | |
| Точность | 2 | 0,20% |
| 5 | 0,50% |
Производственная линия
Готово к доставке
2. Компактный датчик давления обладает такими характеристиками, как высокая точность, высокая надежность, широкий диапазон давления и широкое применение.
3. 2. ЖК-дисплей, HART-связь датчика давления.
