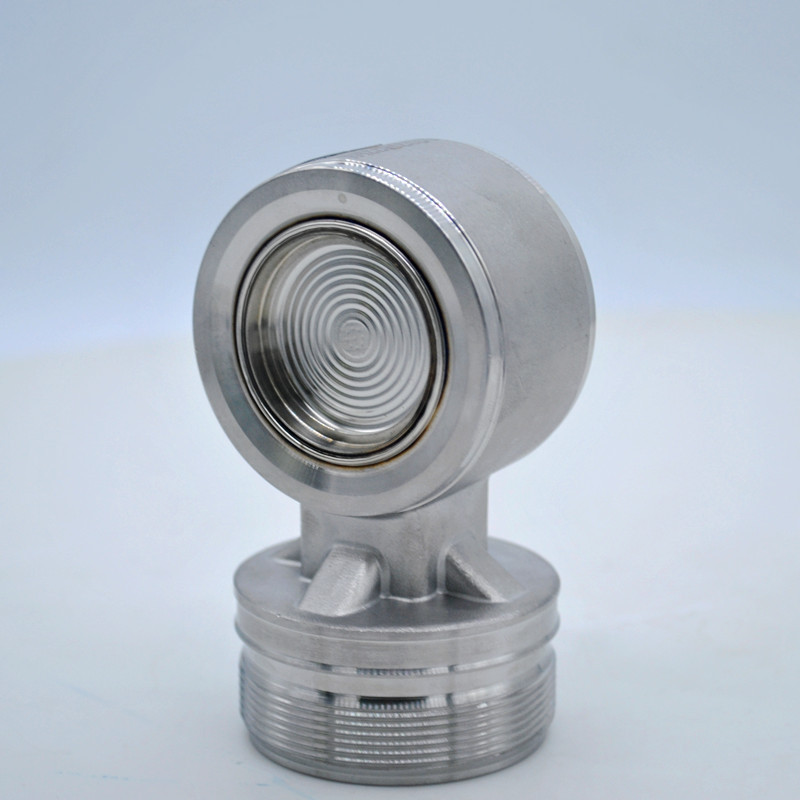

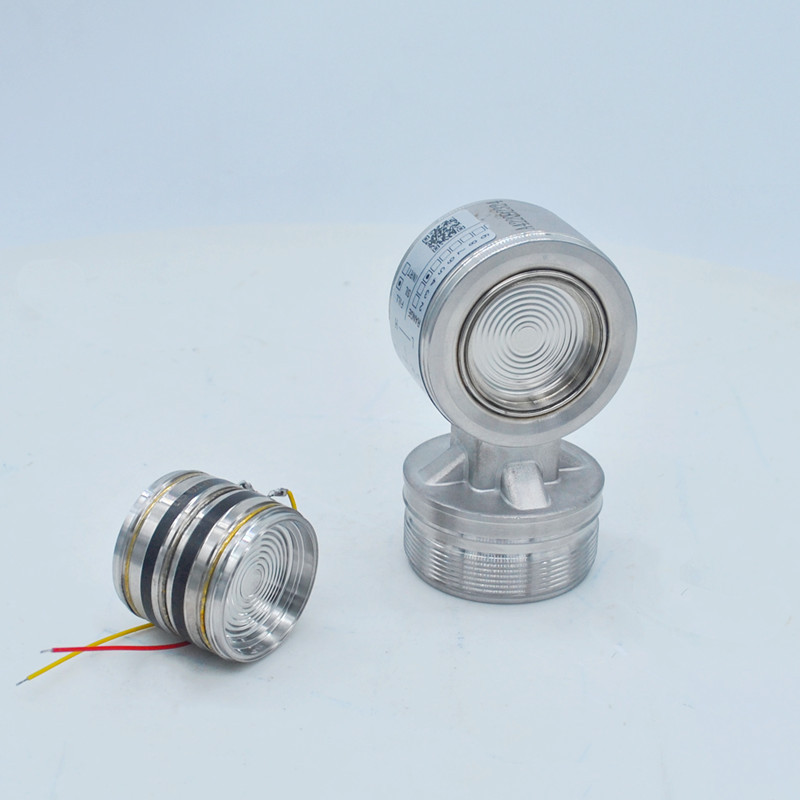

Ячейка датчика Дп Металлический емкостный датчик давления

Получить последнюю цену? Мы ответим как можно скорее (в течение 12 часов)
This field is required
This field is required
Required and valid email address
This field is required
This field is required
  • Информация
  • Описание продукта
  • видео

dpt sensor

Краткое содержаниепроизводство

Модель 3351 представляет собой емкостный датчик перепада давления, цельносварная конструкция которого выполнена из нержавеющей стали. Датчик перепада давления встроен в 3351.

Для этой модели доступны различные типы заполняющей жидкости для различных применений. Наполняющая жидкость может представлять собой стандартную жидкость типа А для обычной промышленности общего назначения, жидкость типа В, подходящую для кислородной промышленности, или жидкость типа С, подходящую для табачной промышленности.


Функции

  • Стабильность: 0,2%/год

  • Диапазон:250пФ ±20ПФ

  • Нуль:130пФ ±20ПФ

  • Точность:Номинальный диапазон 0,1%

  • Номер модели:АТ3051

  • Диапазон температур процесса:от -40 до 104°С
  • Стабильность:0,2%/год

  • Заполняющая жидкость: силиконовое/фтористое масло.

  • Система проводки: 3-проводная, 5-проводная

  • Материал корпуса: 316SS

  • Предел избыточного давления:АП врач общей практики 13,8 МПа ДР ДП HP

Производительность

ЭлементПараметры
Точность±0,1%
Стабильность±0,2% (12 месяцев)
Диапазон температур-40℃ ~ +140℃


Влияние температуры

Нулевая ошибка: ±0,25%/55°С
Ошибка диапазона: ±0,5%/55℃
Статическое давление ДП 13,8 МПа HP 25 МПа ДР 6,9 МПа
Предел избыточного давленияАП врач общей практики 13,8 МПа ДР ДП HP
Материал диафрагмы316Lss Хастеллой C Тантовые квасцы
МодельСтабильностьТемпература лподражатьПредел давленияДиапазон
AT3051DP±0 . 1 %УР л-40~140 13,79 МПа1,3~6890 кПа
AT3051GP±0 . 1 %УР л-40~140 13,79 МПа1,3~41370 кПа
АТ3051ДР±0 . 2 %УР л-40~140 6,9 МПа0,125~1,5кПа
AT3051HP±0 . 1 %УР л-40~140 31,02 МПа6,2~2068 кПа
AT3051AP±0 . 1 %УР л-40~140 13,79 МПа6,2~6890 кПа
АТ3051LT±0 . 2 %УР л-40~140
635~70380 мм водного столба
AT3051DP±0 . 1 %УР л-40~140 13,79 МПа635~6895кПа
AT3051GP±0 . 1 %УР л-40~149 51,71 МПа635~6895кПа
AT1151DP±0 . 1 %УР л-40~140 13,79 МПа1,3~6890 кПа
АТ1151GP±0 . 1 %УР л-40~140 51,71 МПа1,3~41370кПа
АТ1151ДР±0 . 2 %УР л-40~140 6,9 МПа0,125~1,5кПа
AT1151HP±0 . 1 %УР л-40~140 31,02 МПа6,2~6890 кПа
АТ1151AP±0 . 1 %УР л-40~140 13,79 МПа6,2~6890 кПа
АТ1151LT±0 . 1 %УР л-40~140
635~70380мм водного столба
AT1151DP±0 . 1 %УР л-40~140 13,79 МПа6,2~6890 кПа
АТ1151GP±0 . 1 %УР л-40~140 13,79 МПа6,2~6890 кПа
АТ2088±0 . 5 %УР л-40~120
-0,1~40кПа
СП±0 . 5 %УР л-20~80
-0,1~40МПа
Ш-А±0 . 5 %УР л-20~80
0~200м



Упаковка и доставка

dp pressure sensor

diff pressure sensor


Давление среды передается на испытательную диафрагму в середине комнаты δ с помощью барьерной диафрагмы и силиконового масла. Поскольку испытательная диафрагма представляет собой плотный гибкий элемент, она вызывает смещение в соответствии с перепадом давления.
Смещение диафрагмы и перепад давления пропорциональны направлению, максимальное смещение составляет 0,1 мм. Оно проверяется емкостной пластиной с обеих сторон. Затем дифференциальный конденсатор между испытательной диафрагмой и емкостной платой переключается на стандартный выход с помощью схемы. Текущий.
